方形搖擺篩簡介

方形搖擺篩是一種低噪音高精度的細粉篩分機。 它適用于篩分和過濾顆粒，粉末和粘液等材料。 在正常情況下使用，方形搖擺篩的使用壽命可以達到20年以上。

方形搖擺篩視頻

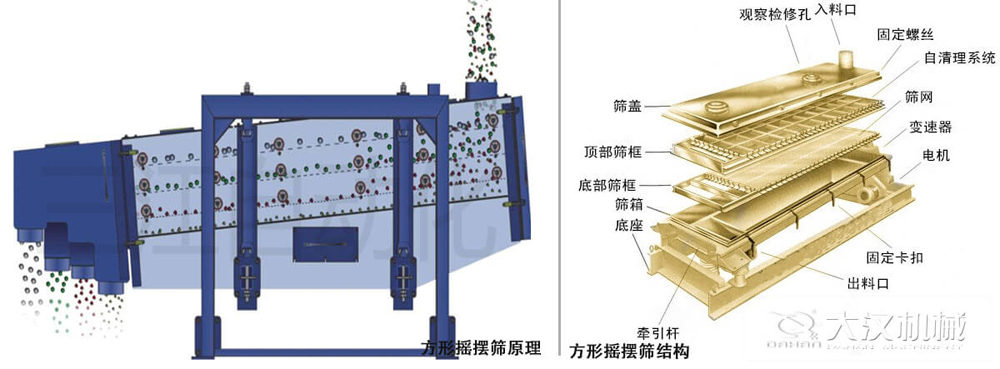

方形搖擺篩工作原理

從搖擺篩的篩箱運動軌跡可以看出，方形搖擺篩又稱往復篩，其驅動裝置所產生的振動力是繞固定軸，方向呈一定規律變化的慣性力，其本質是有偏心輪繞定軸轉動所形成的往復慣性力。由于其慣性帶動物料的運動從而實現方形搖擺篩的篩分效果。

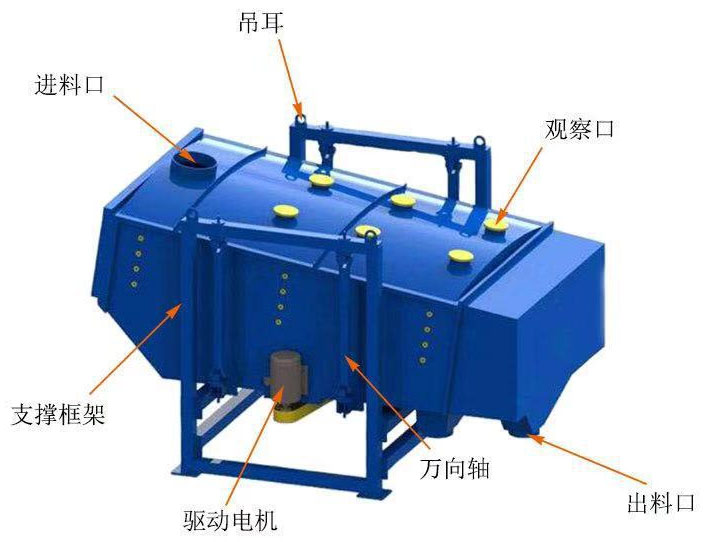

方形搖擺篩結構

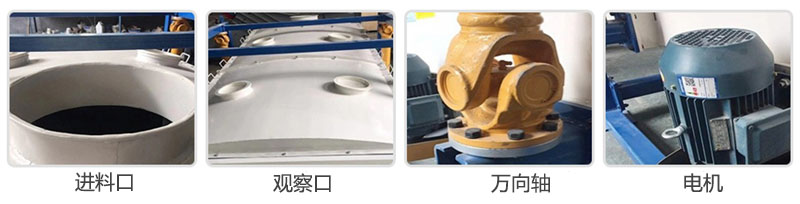

方形搖擺篩主要是由篩箱、驅動裝置、篩架、支撐架和減振裝置等組件構成。

篩箱：包括篩框、篩網、篩格、彈簧卡和彈跳球等組件，其中，篩框上安裝有上、下兩層篩網，篩網通過設置在篩格周邊上的彈簧卡張緊在篩格上，彈跳球設置在篩格的方格內；驅動裝置：驅動器、電動機、鎖緊套、鎖緊圓螺母、止動墊圈和錐套等組件，其中，錐套固定在篩框上，驅動器的驅動軸設置在錐套內并通過鎖緊套來連接固定其位置。

方形搖擺篩特點

1）自清網效果好，篩網利用率較高且適用壽命長。

2）方形搖擺篩，密封效果好，無粉塵溢漏現象。

利用慣性力工作，噪音較小。

方形搖擺篩篩分范圍

顆粒、粉末、粘液一定范圍內均可篩選。篩分細至500目或O028rrlm，過濾小可至5微米。例如：石英砂珍珠巖，石墨，綠豆，龍巖礦砂，金屬粉，金屬硅等物料分級篩選，可篩一至五層篩網，能同時進行二至六個等級的分選或過濾。

方形搖擺篩可篩分石英砂規格

石英砂常用規格有：0.5-1mm、1-2mm、2-4mm、4-8mm、8-16mm、16-32mm、10-20目、20-40目、40-80目、100-120目。以上目數使用方形搖擺篩均可進行有效的篩分工作，單臺時產5噸~50噸，篩分精度98%以上，符合石油支撐劑使用要求。

方形搖擺篩技術參數

型號	有效篩分面積（m²）	功率（KW)	篩面傾角（º）	層數	回轉頻次(r/min)	篩箱行程
FYBS1030	3	3	5-8	1-5	180-260	25-60
FYBS1036	3.6	3	5-8	1-5	180-260	25-60
FYBS1230	3.6	4	5-8	1-5	180-260	25-60
FYBS1236	4.32	4	5-8	1-5	180-260	25-60
FYBS1530	4.5	5.5	5-8	1-5	180-260	25-60
FYBS1536	5.4	5.5	5-8	1-5	180-260	25-60
FYBS1830	5.4	7.5	5-8	1-5	180-260	25-60
FYBS1836	6.48	7.5	5-8	1-5	180-260	25-60
FYBS2030	6	7.5	5-8	1-5	180-260	25-60

分層組合

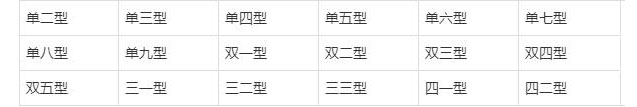

方型搖擺篩是一種可以根據客戶物料要求進行設計變化的篩分設備.可以做成單箱體,雙箱體,三箱體,四箱體的組合.也可以在每層箱體里面變化網的層數.合理的大化的利用其篩分優勢.一臺方型搖擺篩能達到傳統的幾臺篩機的篩分效率.根據要求可做以下若干機型.
