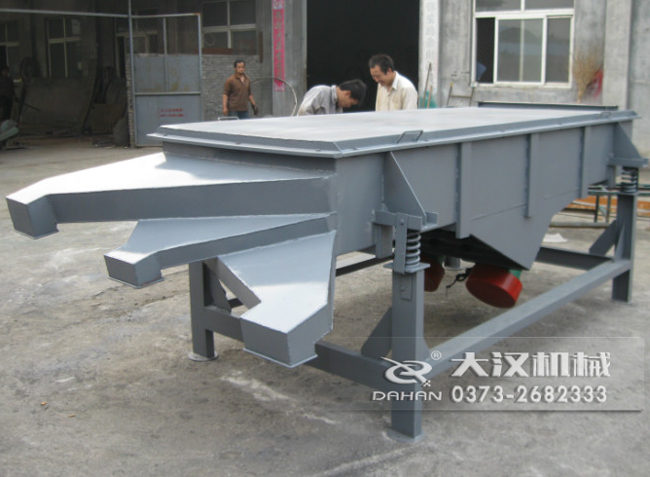

DZSF系列520直線篩

DZSF-520直線篩（寬）500mm×2000mm（長），體積小移動方便，價格便宜。大漢直線振動篩廠家可為客戶量身定做特殊要求的直線振動篩（單層或多層)。520直線振動篩按材質分為304不銹鋼材質和碳鋼材質。

大漢公司生產的DZSF系列520直線篩是與中國礦業學院聯合設計制造，多年來我廠工程技術人員廣泛聽取用戶反饋信息，不斷對產品設計進行改進，多次對技術參數進行優化。優異的產品質量和性能贏得了用戶的肯定和贊譽。

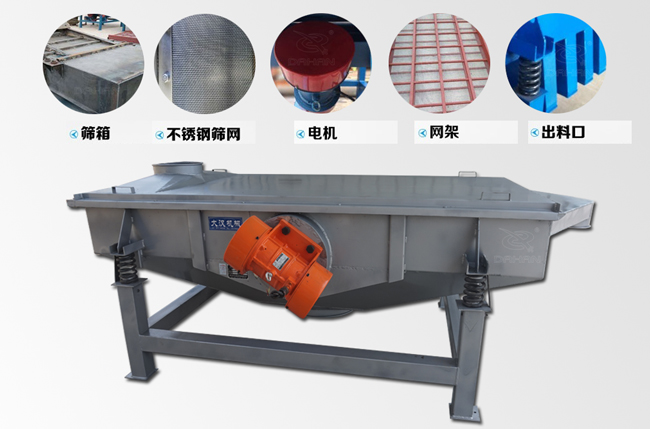

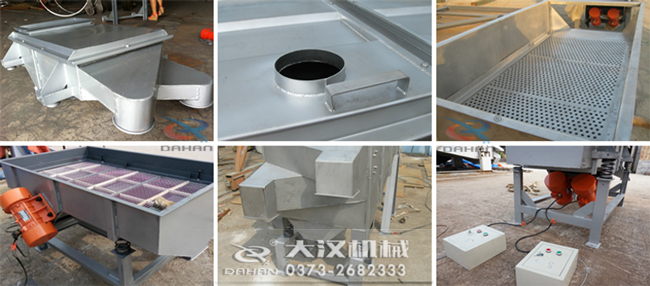

520直線篩細節展示

520直線篩工作特點

該產品篩分精度高、處理量大、結構簡單、耗能少、噪音低、篩網使用壽命長、密封性好、無粉塵溢散、維修方便、可用于流水線生產中的自動化作業。

520直線篩主要適用行業

該產品廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

520直線篩型號說明

D----------------------------------電機(振動源)

Z----------------------------------直線(運轉軌跡)

SF---------------------------------篩分機

525-------------------------------篩面尺寸（500mm寬x2500mm長)

3----------------------------------一層(三層篩網四個出料口)

P----------------------------------(普碳鋼)鋼板材質

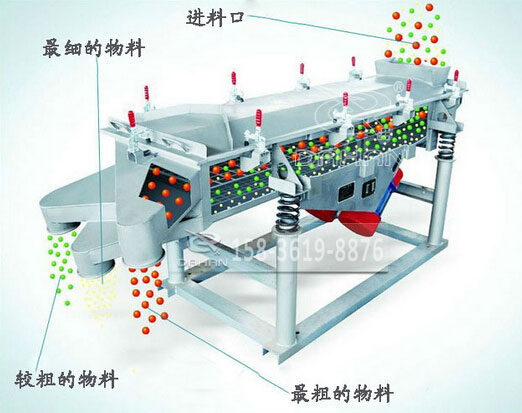

520直線篩篩分原理

DZSF系列直線篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。大給料粒度不大于10mm.

520直線篩主要技術參數和外形尺寸

520直線篩結構說明

本篩機主要由篩箱、篩框、篩網、振動電機、電機臺座、減振彈簧、支架等組成。

1、篩箱：由數種厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分。

2、篩框：由松木或變形量較小的木材制成，主要用來保持篩網平整，達到正常篩分。

3、篩網：有低碳鋼、黃銅、青銅、不銹鋼絲等數種篩網。

4、振動電機(使用與維修方法詳見振動電機使用說明書)。

5、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天、必須反復緊固，以免松動造成事故。

6、減振彈簧：阻止振動傳給地面，同時支持篩箱的全部重量，安裝時，彈簧必須垂直與地面。

7、支架：由四個支柱和兩個槽鋼組成，支持著篩箱，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行。

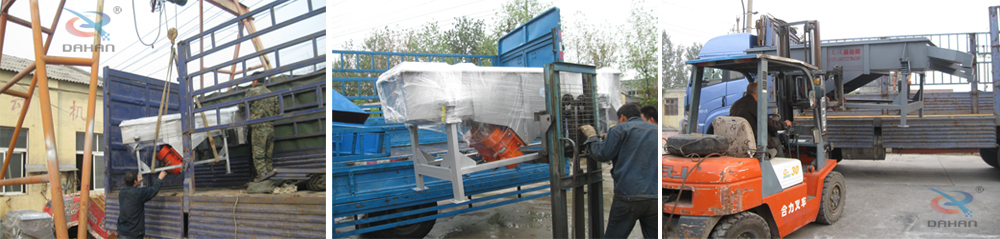

520直線篩發貨圖片
